如何用CAD测量不规则的曲线长度

[复制链接]
孤日东来 发表于 2020-10-10 07:31 | 显示全部楼层 |阅读模式
我们在绘制不规则曲线的时,要测量曲线长度时该怎么办呢?来看看本文,望能帮到你吧!
第一步,打开你熟悉的中望CAD软件吧!

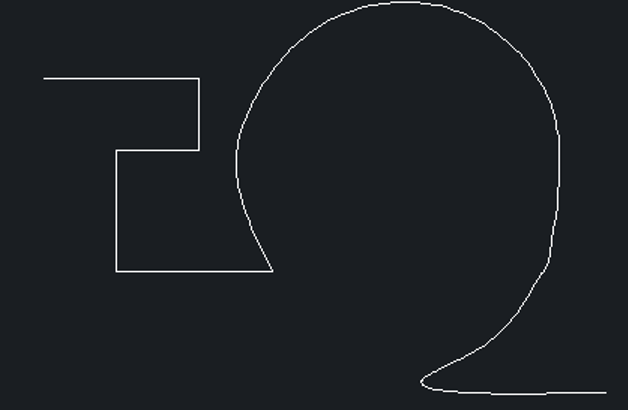

第二步,插入你需要测量的不规则曲线图形,下图所示的是由直线段跟曲线段组成的


第三步,打开命令行输入PE,将直线跟曲线合并起来,回车,然后命令行会出现M指令,我们选择所有对象,回车
第四步,根据提示“是否将线和圆弧转为多线段”输入Y,然后回车。我们选择精度值,然后在回车
第五步,跳出提示“输入选项”输入J指令,然后回车,把图形合并后,图形就变成一个整体了

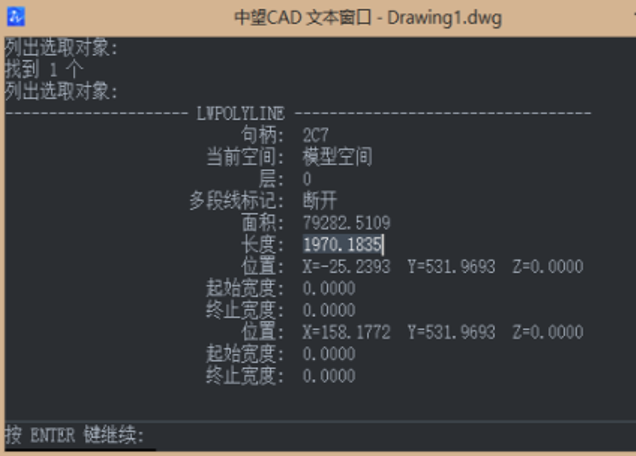

第六步,最后我们在CAD中输入LI命令,然后回车,就可以得到曲线段的长度啦!
